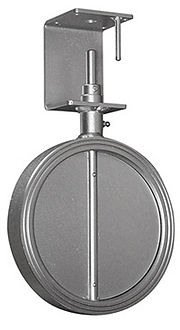

Vlinderklep geschikt voor hoge temperaturen.

Een vlinderklep is een klep die de stroming van een poeder, vloeistof of gas geheel of gedeeltelijk afsluit met een klepblad die om een as draait. Door draaiing over een hoek van 90° gaat de vlinderklep dus van open naar dicht of omgekeerd. De belangrijkste onderdelen zijn het afsluiterhuis, het klepblad, de afdichtingsring(seal of manchet) en de aandrijving. Met de aandrijving wordt het klepblad over een hoek van 90° open of dicht worden gedraaid. De aandrijving is handmatig, elektro-pneumatisch of elektrisch. Vlinderkleppen worden veel toegepast, onder silo’s en in val- en pneumatische transportsystemen. Er is daar weinig kracht nodig om de klep te openen of te sluiten. Overigens dient men er rekening mee houden dat in sommige toepassingen een kolom materiaal op het klepblad kan rusten. De kracht die nodig is om de klep te openen, kan dan te groot worden (zeer hoog losbreekmoment). In dat geval is een ander type afsluiter toe te passen. Doordat het klepblad altijd in de materiaalstroom staat kan leiden tot slijtage van het klepblad en/of slijtage van het product. Een ander nadeel is dat het klepblad een drukval in de leiding veroorzaakt. Soms is dit echter gewenst en kan dankzij het klepblad de drukval worden geregeld, zoals b.v. in een pneumatisch transportsysteem. De vlinderklep is vanuit economisch oogpunt een aantrekkelijke afsluiter, die in veel gevallen uitstekend voldoet.


Inhoud

Industrieën

Vlinderkleppen dienen vooral als afsluiters, maar kunnen ook als regelkleppen dienen. Toepassingen zijn onder meer te vinden in:

  • Procesindustrie
  • Elektriciteitscentrales
  • HVAC


Bediening

De bediening kan handmatig of geautomatiseerd zijn.


Uitvoeringen

Vlinderkleppen zijn er in vele uitvoeringen. Een indeling kan zijn naar draaiing van het klepblad. Verschillende uitvoeringen zijn o.a.:

  • Centrisch
  • Excentrisch
  • Dubbel excentrisch
  • Triple excentrisch


Kosten

Door massaproductie zijn vlinderkleppen relatief goedkoop. Voor vloeistoffen wordt de behuizing vaak gegoten. Deze uitvoering wordt ook voor grotere diameters gebruikt. Voor luchtregelingen wordt vanaf DN500 vaak een gelaste uitvoering gebruikt.


Bevestiging

Industriële vlinderkleppen zijn kunnen op verschillende manieren bevestigd worden:

  • Geflensd
  • Geschroefd
  • Gelast
  • Geklemd


Afsluiting

In gesloten toestand zal het klepblad de doorlaat volledig afsluiten. Dit betekent dat het klepblad de afdichtingsring (seal) raakt. Bij hoogwaardige uitvoeringen is de doorlaat volledig dicht vlak voordat het klepblad in het midden staat. Hiervoor is een zuiverrond klepblad met perfect uitgelijnde assen nodig en een afsluiterhuis waarbij de asdoorvoer in het midden van de boring staat en in één lijn ligt. Het voordeel van deze techniek is dat het losbreekmoment onder controle is, wat vooral van belang is bij op afstand bediende afsluiters. Een volledig afsluiting is niet altijd noodzakelijk. Bij een vlinderklep voor korrels of granulaten kan in sommige gevallen tussen het klepblad en de metaal op metaal afdichting een smalle opening (spleet) blijven. Deze constructie voorkomt slijtage terwijl de klep toch productdicht afsluit. De speling is 0,1 tot 0,3 mm, zodat de korrels niet tussen huisboring en het klepblad doorstromen. Naast een open/dicht-functie kan de vlinderklep ook een doseerfunctie hebben waarbij een zogenaamde 3-standen actuator, of een pneumatische of elektro pneumatische ‘positioner’ de stroom regelt. De nauwkeurigheid van deze toepassing is niet hoog.


Voordelen

  • Een vlinderklep heeft een grote doorstroomcapaciteit
  • Er is een gering drukverlies
  • Heeft een stroomrichting naar beide zijden
  • Vlinderkleppen hebben een kleine inbouwmaat
  • De vlinderklep bevat weinig onderdelen waardoor weinig onderhoud en lage onderhoudskosten
  • Relatieve lage prijs


Nadelen
