Reduceertoestel

Reduceertoestellen hebben als doel een wisselende druk van een bepaald medium terug te brengen tot een lagere, constante druk. Bij normale toepassingen van drukreducties zijn direct gestuurde reduceertoestellen geschikt. Wordt een allerhoogste graad van nauwkeurigheid verlangd dan moeten reduceertoestellen met aanvullende energie gebruikt worden, de zogenaamde pilootgestuurde ventielen.


Inhoud

Constructie

Een reduceertoestel bestaat uit een regelklep die bediend wordt door een membraan dat door een veer of door gasdruk onder spanning gehouden wordt. Als de druk te laag wordt zal het membraan de klep verder openen zodat er meer gas of vloeistof toestroomt. Als de druk hoger wordt zal de klep weer wat sluiten.


Werking

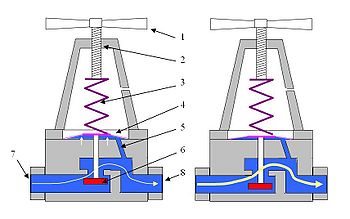

Schematische weergave van het werkingsprincipe van een reduceertoestel

Handwiel (1) en spindel (2) brengt spanning op veer (3), wat een kracht op membraan (4) aanbrengt. Aan de andere zijde van het membraan staat de druk van het medium (5), welke in open verbinding staat met de druk aan de uitgang (8) van het ventiel. Als bijvoorbeeld de druk aan de uitgang zakt, dan drukt de veer klep (6) verder open.


Keuze

Bij de keuze van een geschikt type reduceertoestel wordt gelet op het soort medium, het gewenste bereik van de aanvoer- en uitgangsdruk, de gewenste doorstroming (debiet), de regelnauwkeurigheid. De doorlaatopening van het reduceertoestel dient groot genoeg te zijn om bij de aangesloten gebruiker een drukstijging te bewerkstelligen.
